Sensores IoT

Árbol IoT 2.0 puede alimentarse de variables medio ambientales sensadas por dispositivos IoT, ya sean dispositivos DIY o profesionales, estos pueden ser conectados a Árbol IoT y visualizarse a través de los dashboards y capas base incluidos en la solución.

Árbol IoT 2.0 considera las siguientes variables ambientales:

  • Temperatura
  • Humedad
  • Ruido ambiental
  • Partículas suspendidas 2.5u
  • Partículas suspendidas 10u
  • Gases NOX

Diseño de tramas

Antes de conectar un dispositivo IoT, considerar que el diseño de tramas de Árbol IoT sigue el esquema de tramas de SIGFOX, considerando 12 bytes por mensaje y 4 tipos de mensajes, el tipo de mensaje se especifica en los primeros 2 bits de la trama.

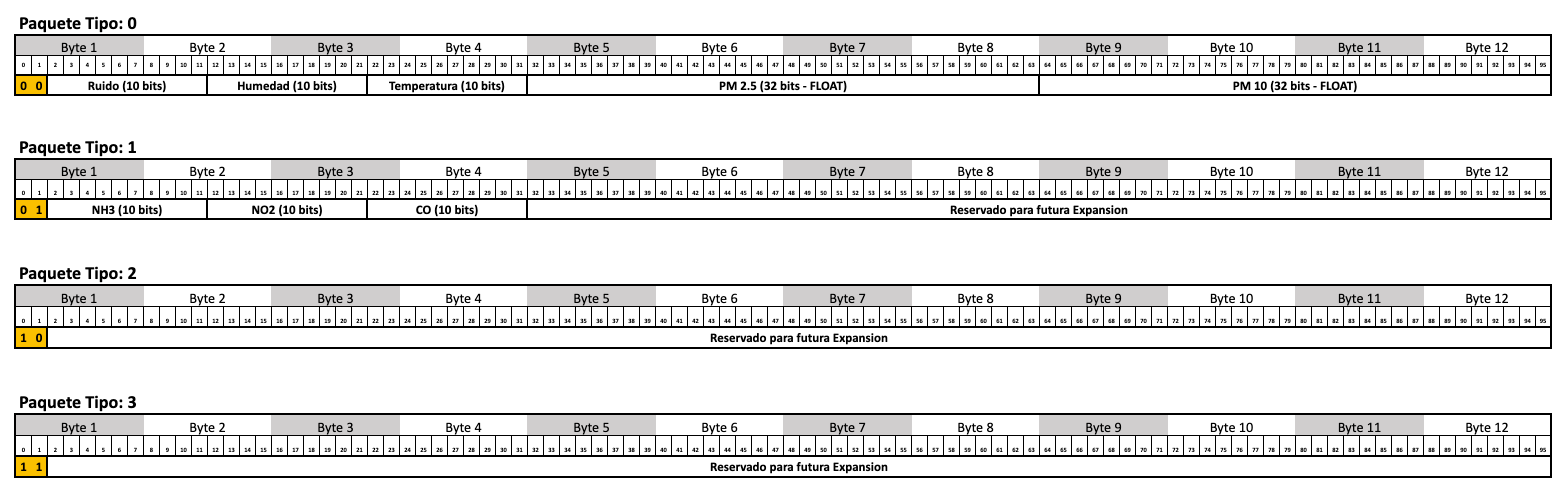

En la siguiente figura se muestran los diferentes tipos de tramas así como la posición de la información de cada sensor dentro de la misma:

Screenshot

Formato de datos

Ruido - Medición directa del voltaje del sensor de ruido multiplicada por 100 en 10 bits

  • voltaje de salida del sensor = ruido / 100

Humedad - La humedad está representada en porcentaje (0 - 100%) en los paquetes la medición viene multiplicada por 10 para poder integrar un decimal por lo que

  • Humedad = valor de humedad en trama / 10

Temperatura - La temperatura está representada en grados centígrados (°C). En la trama la medición viene multiplicada por 10 para poder integrar un decimal por lo que

  • Temperatura= valor de temperatura en trama / 10

PM 2.5 - La medición de partículas de materia de 2.5µ está dada en unidades/cm3 y en la trama de datos viene almacenada en formato de número flotante (float - IEEE754)

  • PM 2.5 = (float) valor PM 2.5 en trama

PM 10 - La medición de partículas de materia de 10µ está dada en unidades/cm3 y en la trama de datos viene almacenada en formato de número flotante (float - IEEE754)

  • PM 10 = (float) valor PM 10 en trama

NH3 - La concentración del sensor NH3 está representada en partes por millón (PMM). En la trama se entrega la medición directa del voltaje del sensor multiplicada por 100 en 10 bits

  • voltaje de salida del sensor NH3 = valor NH3 en trama / 100

OX - La concentración del sensor OX está representada en partes por millón (PMM). En la trama se entrega la medición directa del voltaje del sensor multiplicada por 100 en 10 bits

  • voltaje de salida del sensor OX= valor OX en trama / 100

RED - La concentración del sensor RED está representada en partes por millón (PMM). En la trama se entrega la medición directa del voltaje del sensor multiplicada por 100 en 10 bits

  • voltaje de salida del sensor RED = valor RED en trama / 100

Vincular dispositivo con Árbol IoT 2.0

Para poder conectar tu dispositivo con el backend Árbol IoT 2.0 es necesario crear un callback de comunicación en tu dispositivo IoT, servicio IoT o en la consola SIGFOX en caso de utilizar este servicio, para esto, considerar los siguientes pasos:

  1. Crear un nuevo callback de tipo REST POST que llame al endpoint /api/devices/web-hook de tu instancia Árbol IoT 2.0
  2. Considerar que este callback debe contar con un 'Authorization Header' de tipo 'Bearer', mismo que fue configurado en el apartado ‘Instalación / Árbol IoT Web / Contenedor Árbol IoT / Entorno / Sigfox’ de esta guía.

  3. Considerar que el cuerpo de la petición deberá contener la siguiente estructura JSON:

    { "device":"{device}", "time":"{time}", "duplicate":"{duplicate}", "snr":"{snr}", "station":"{station}", "data":"{data}", "lat":"{lat}", "lng":"{lng}", "rssi":"{rssi}" }

  4. Una vez sea puesto en marcha el dispositivo IoT y una vez este envíe su primer mensaje al backend Árbol IoT 2.0, este último, reflejará al nuevo dispositivo en la consola y la nueva medición en el visor. Podrás ver este nuevo dispositivo y estas nuevas mediciones como se indica en la 'Guía del administrador general', apartado 'Sensores y mediciones' de esta guía.
